密封應力方向
法蘭與墊片
上一期根據密封應力與螺栓載荷方向的夾角，密封分為軸向密封、徑向密封和傾角密封三種類型，我們已經簡單介紹了軸向密封的知識點，那么今天來介紹一下徑向密封的內容。
徑向密封，就是密封應力方向與螺栓載荷方向垂直，在各種密封應用中，徑向密封具有重要的作用，尤其在閥門、泵等設備中。
徑向密封的原理

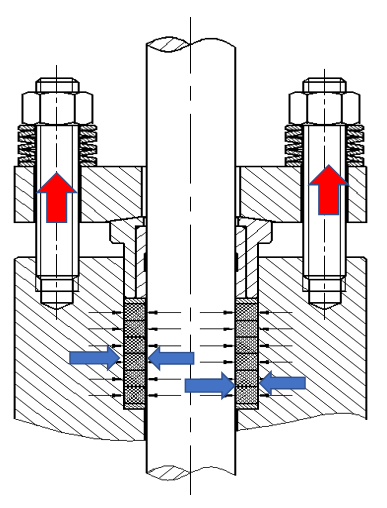

閥門填料密封
徑向密封的實現，主要依賴于填料的變形和軸向載荷的施加。以閥桿填料密封為例，閥桿的填料在軸向載荷的作用下，會發生變形，從而形成徑向密封應力。這種應力能夠有效地阻止介質泄漏，保證閥門的嚴密關閉。
在閥桿填料密封中，填料壓蓋對填料施加軸向載荷，使填料發生變形，從而形成徑向密封應力。

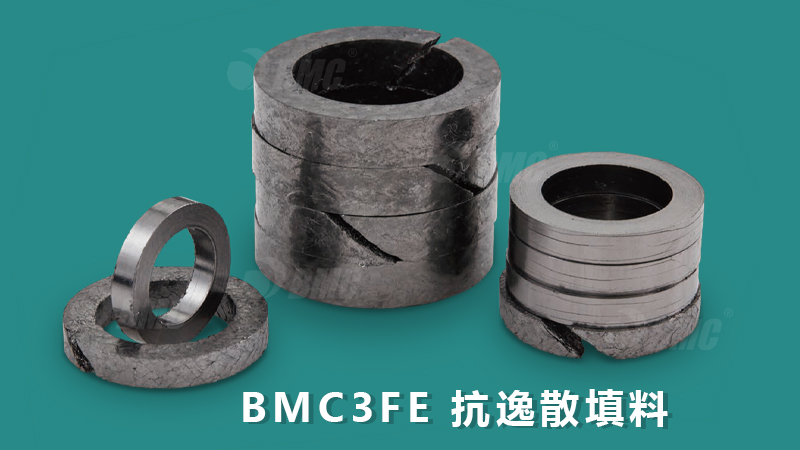

BMC3FE：抗逸散閥門閥桿扭矩低抗擠壓
填料在軸向載荷作用下，會發生變形，從而產生徑向密封應力。這種應力與螺栓載荷方向垂直，能夠有效防止介質泄漏。

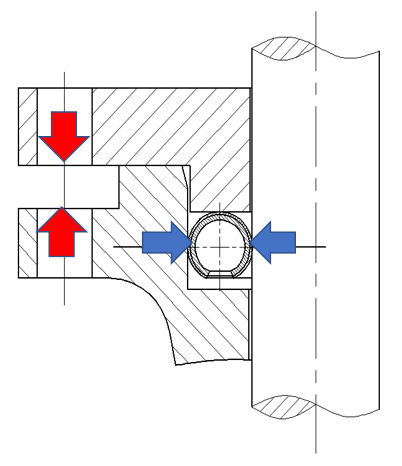

C環或O環 徑向密封
另外一種常用的徑向密封是C環或O環的徑向密封，這種密封方式主要依靠環的彈性變形來實現密封。在高壓側和低壓側之間，環會因?yàn)閴翰疃a(chǎn)生徑向變形，從而形成一個密封屏障，防止介質泄漏。

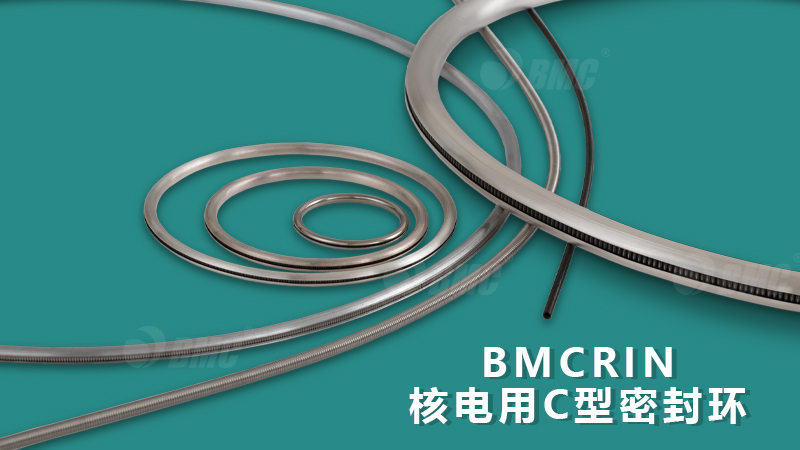

BMCRIN：具有優異的壓縮回彈性和密封能力
然而，這種密封方式的自身密封應力并不高，因此在高壓差的情況下，密封效果可能會受到影響。但可以通過特殊設計，使其成為自緊式密封，廣泛應用于汽輪機、多級泵等的高低壓腔體之間的密封，其密封效果會直接影響到設備的效率。

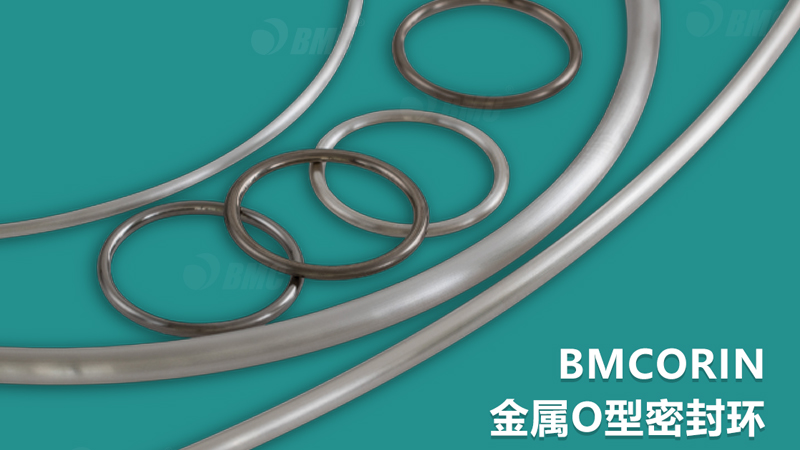

BMCORIN：適用于閥門與核電的O型密封環
因此，選擇合適的密封方式，提高密封效果，是保障設備高效運行的關鍵。
