上一期我們向大家講述了兩期的填料密封內容，本期要講述的是體蓋法蘭密封。
體蓋法蘭密封
1、體蓋法蘭密封

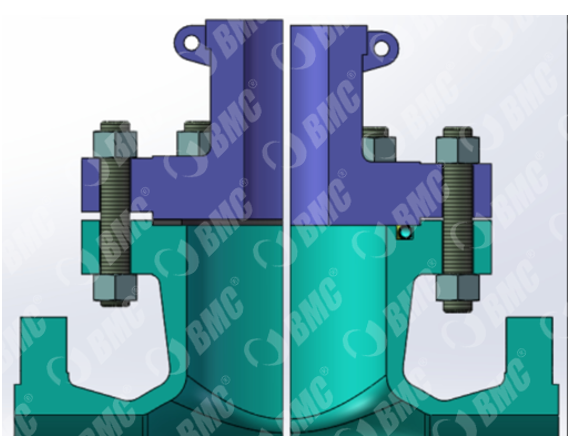

如圖所示的位置就是體蓋法蘭的密封，這種密封形式與常規的強制式法蘭密封非常相似。強制式法蘭密封通過螺栓的預緊力來保證密封面之間的接觸壓力，從而達到密封效果。
這種密封方式在高壓閥門中尤為重要，因為它能夠隨著介質壓力的提高而增加密封工作應力，從而保持良好的密封性能。
2、體蓋法蘭平面密封

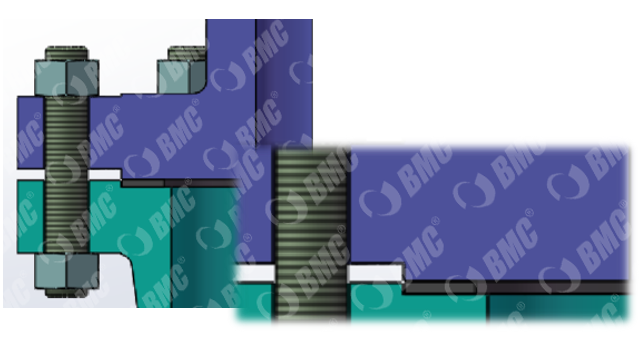

體蓋法蘭的平面密封通常采用MF法蘭形式，這種設計中閥體上使用凹面法蘭（FM），而閥蓋上則采用凸面法蘭（M）
在實際應用中，凹面（FM）和凸面（M）的結合提供了良好的密封性能，尤其是在高壓環境下。

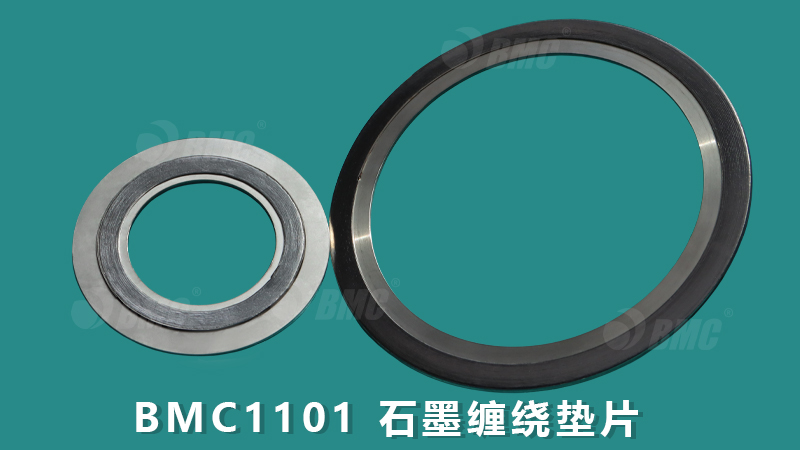

BMC纏繞墊：耐高溫回彈性能好
凹面（FM）能夠更好地容納墊片，而凸面（M）則能夠提供必要的壓力來保證密封效果。這種結構的設計使得即使在介質壓力變化的情況下，密封性能也能夠保持穩定。

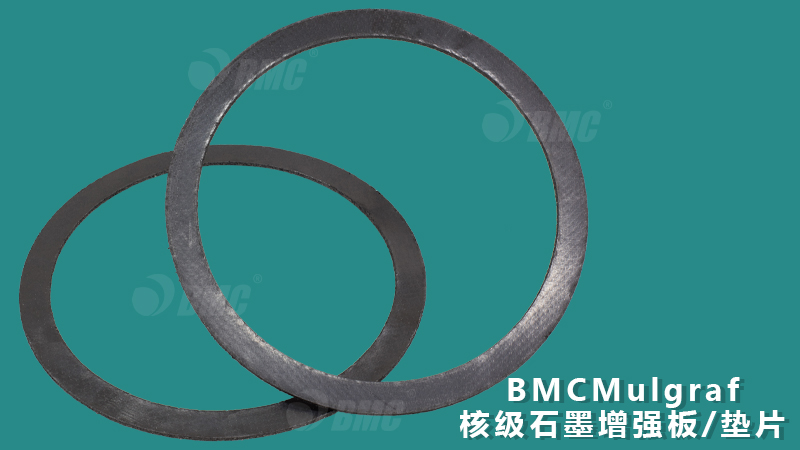

BMC石墨墊：耐高溫極優抗擠壓性
體蓋法蘭的平面密封采用（MF）法蘭形式時，常用的密封墊片包括金屬纏繞墊、波齒墊、純石墨墊以及石墨加強墊等。這些密封墊片的選擇取決于工作條件、介質特性、壓力和溫度等級。
3、體蓋法蘭線密封

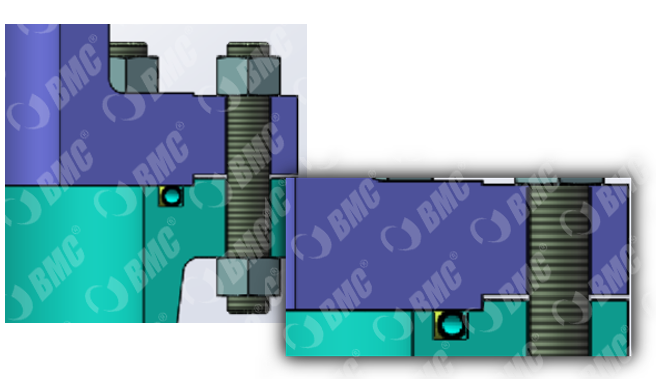

當然我們這個體蓋法蘭，也可以采用各種線密封，比如說C型密封環O型密封環，采用這樣的結構形式最大的優點。

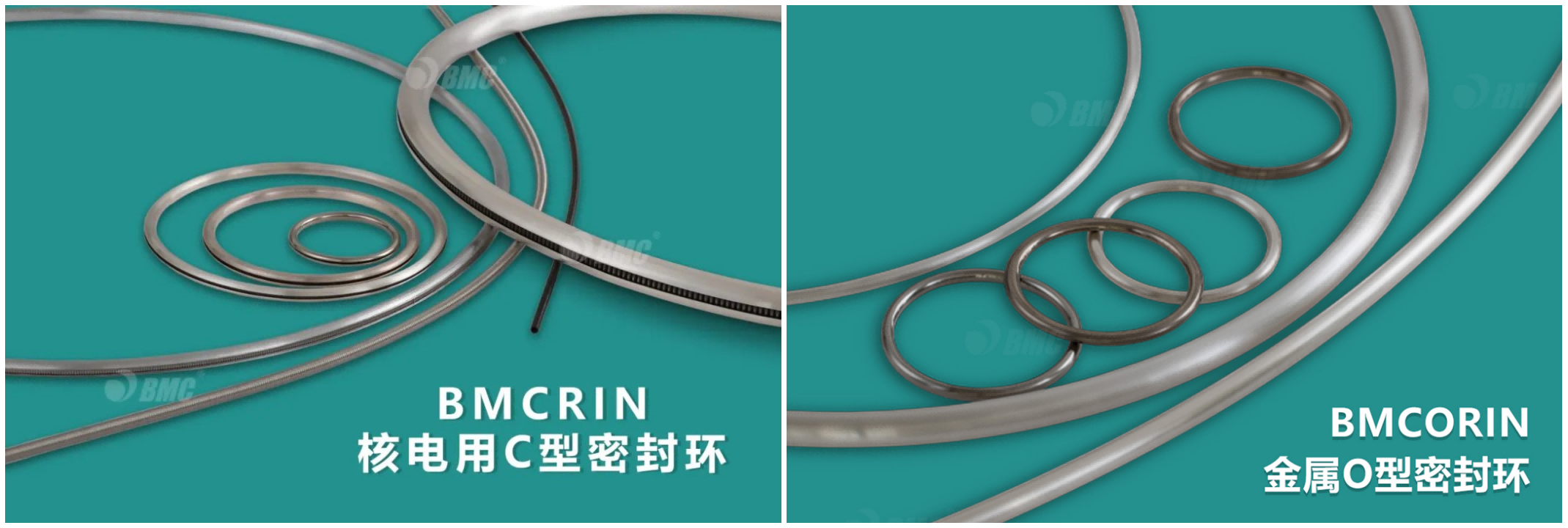

C型密封環 與 O型密封環
不僅提高了密封的緊密度，還通過減小徑向尺寸降低了法蘭的重量，使得閥門設計更加緊湊和輕便。這種設計優化了閥門的結構，提高了其在不同工況下的性能和可靠性。
4、體蓋法蘭自緊密封

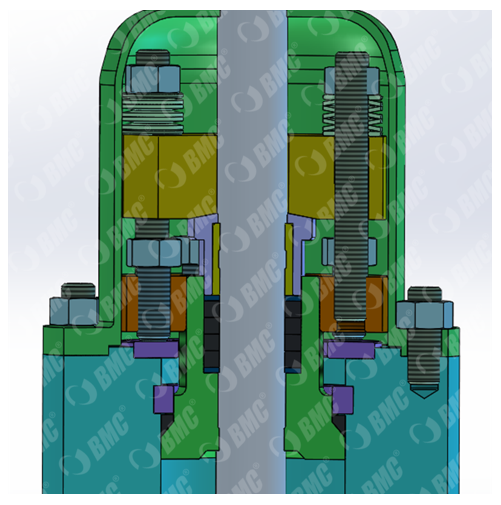

體蓋法蘭還有一種形式叫自緊密封，這個類似于伍德式密封的密封環，之前一般會采用軟金屬。
但是隨著密封技術的提高和進步，越來越多的密封環采用這樣，截面為梯形的自緊式石墨密封環。

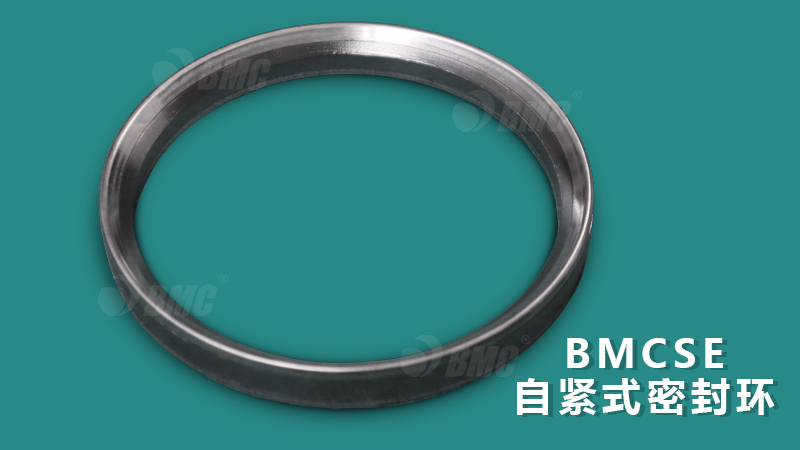

BMCSE：具有在介質壓力推動下的自緊功能，適合高壓密封
這種密封環在介質壓力的推進下，以及初始螺栓載荷的初始預緊作用下，隨著介質壓力的提高，它的密封工作應力也會提高，這個主要是對于些高壓的閥門。
