今天我們來討論編織填料的切割和安裝,上一期我們已經向大家詳細地介紹了閥門填料在安裝前的準備工作,包括選擇工具,清潔填料函,以及確定填料的截面尺寸等等。
編織填料的切割
編織填料的切割對于其性能和使用壽命有著重要的影響,因此,掌握正確的切割方法十分關鍵,下面就是講述編織填料的切割的兩種基本方法:
切割方法①
如下圖所示,把成卷連續的填料切割成單個圓環。切割時可使用一根芯棒,其直徑和閥桿相同。緊握住繞在芯棒上的填料,但不要過長,將圓環以與軸線成45°斜面切開,小心將圓環沿軸向分開。
切割方法②

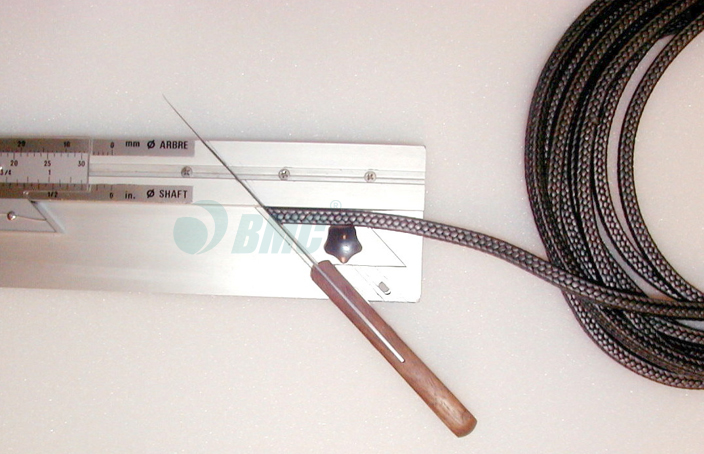

采用BMC盤根切割工具沿45°斜面切開,以中徑計算好長度,再加上一個截面尺寸,然后再切另外一頭,這是現在比較常用的一個方法。
編織填料的切割和安裝
需要注意兩個角度

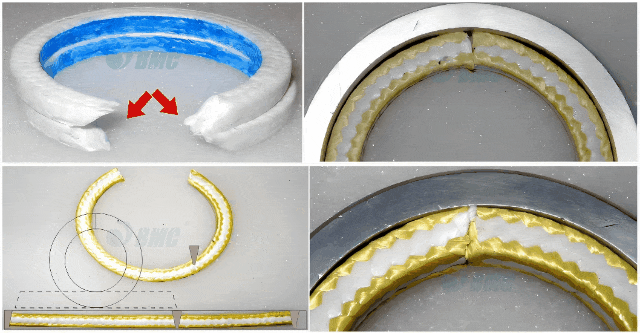

注意:在編織填料切割的時候,在沿45°斜面切割之前,需要先在垂直向先切除9~12°的填料,以避免環形對接后,因為內外周長的不一致而導致的空隙,形成泄漏通道風險。
· 安裝 ·

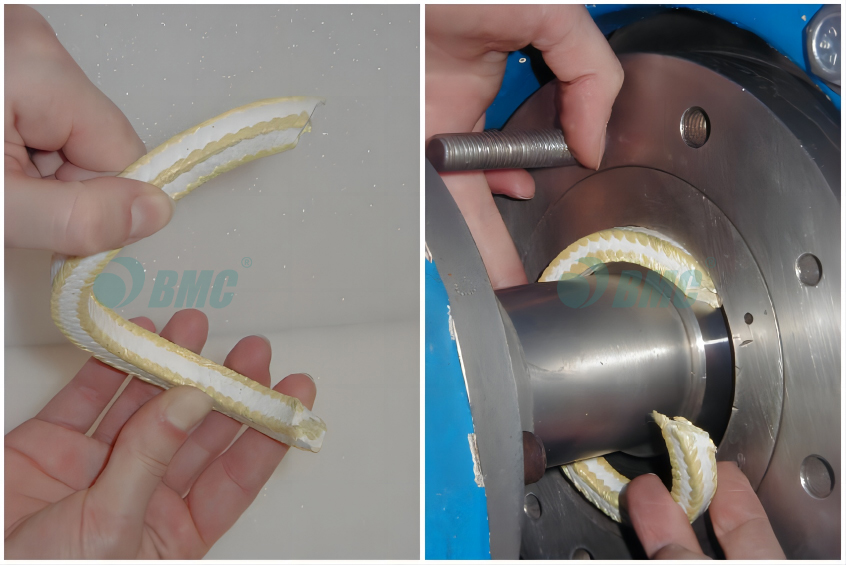

將切好的填料逐個從切口處套人閥桿上,置于填料函內。檢查其和填料函腔是否貼合良好,安裝每個環時用填塞工具將其壓緊,安裝后一個環之前一定要檢查前一個環是否已壓實和平整。

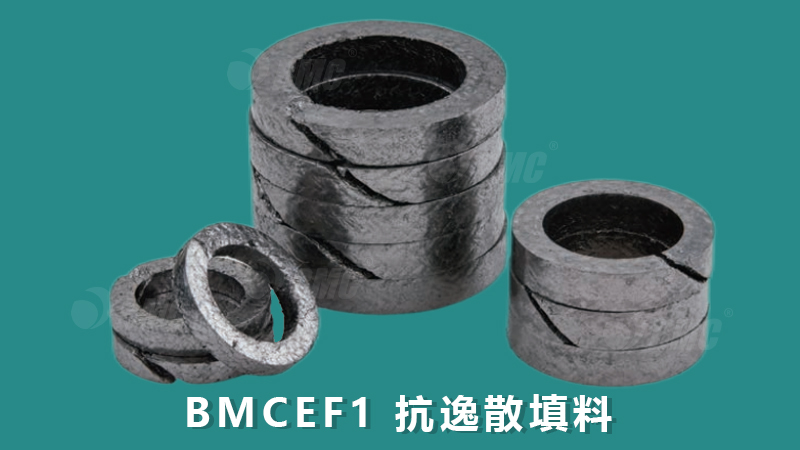

BMCEF1:抗逸散摩擦力小閥門用
環與環之間的接縫應該相互錯開,并保持至少90°以上。當所有的環被逐個安裝完畢后,放下壓蓋,使壓蓋前端與填料環端面接觸。
妙 懂 密 封
密封泄漏 寶驊解決,如有對密封領域技術方面存在疑惑,敬請關注我們蘇州寶驊,歡迎咨詢及評論留言!謝謝大家!下一期我們會向大家講述“編織填料安裝后的細節”,下期再見啦!
