典型密封使用場景
閥門常用密封形式
填料密封
壓蓋

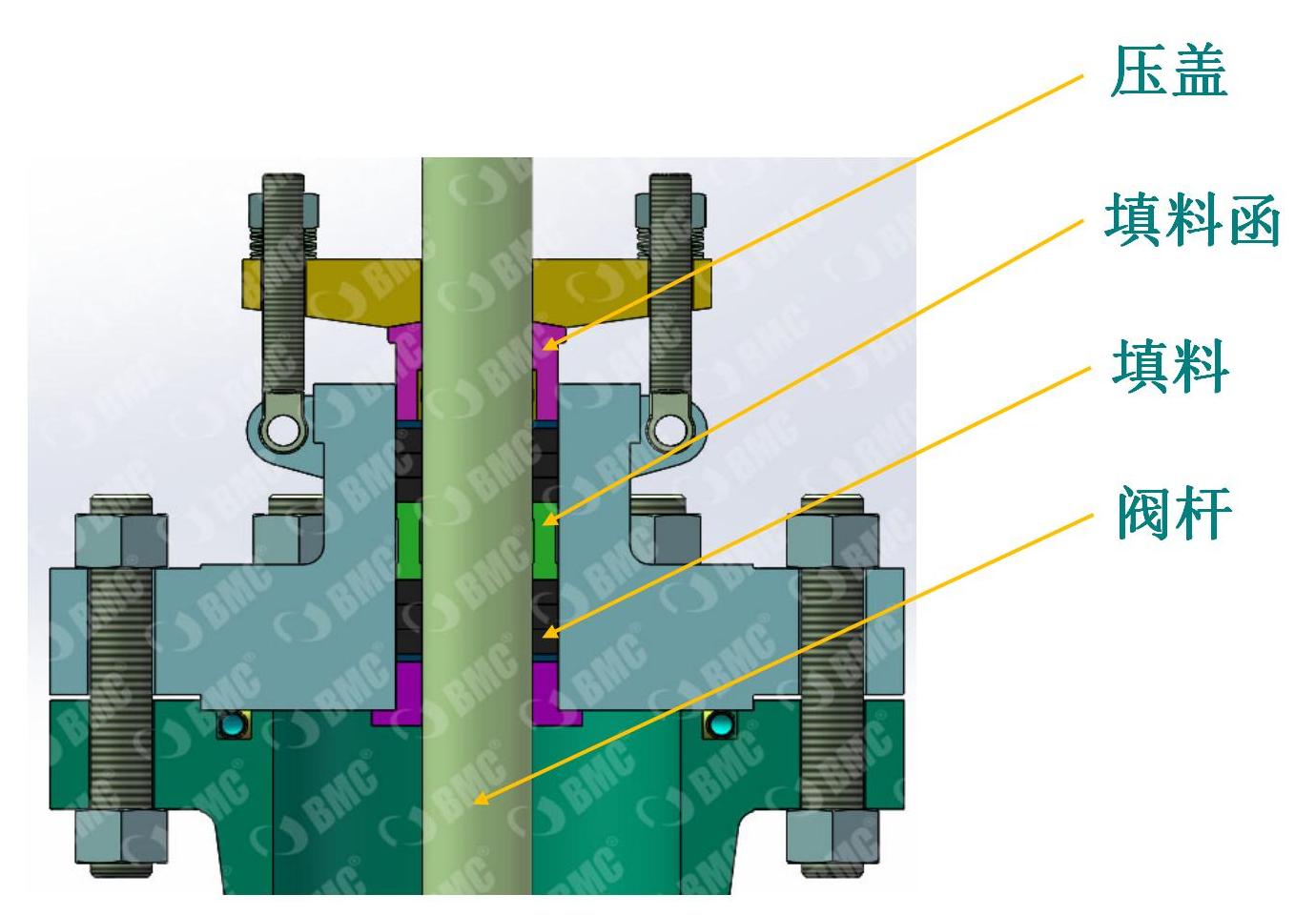

如圖所示，壓蓋是傳遞螺栓載荷到填料的一個傳遞的過程裝置；
填料函
填料函就是閥桿通過的通道，需要采用相應的填料實現直徑方向，也叫徑向的密封；
填料
填料我們有多種形式和材料；
閥桿
如上圖所示閥桿位置。
編織填料

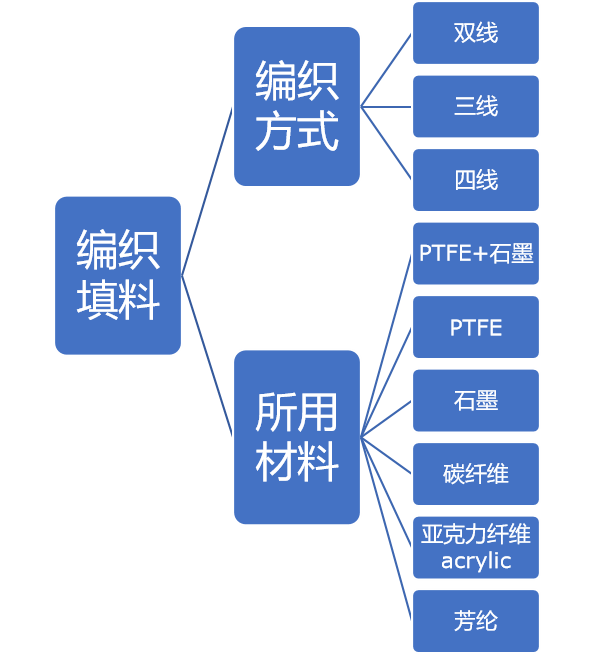

填料型式
編織填料是壓縮型填料，主要的一個組成部分。它是用條、帶、絲束等形狀的軟質材料，經過編織加工成截面方型或者圓型等長度較長的材料。
編織方式

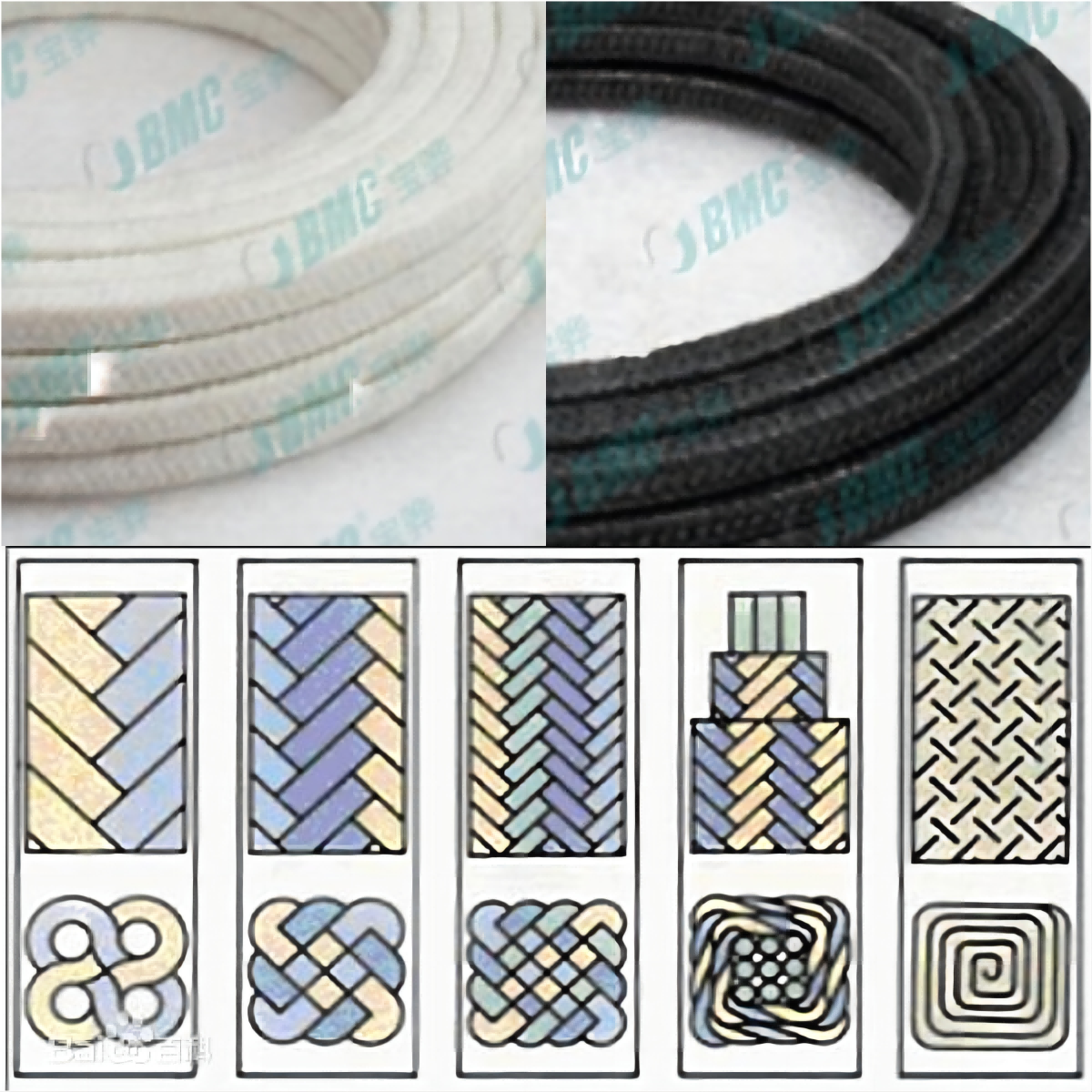

從圖中可以看到編織填料可以采用雙線、三線、四線、包裹式以及多線方式來編織，從固線的數量來說，一般情況股線數量越多，編織填料的結構就越穩定。
對于不同股線所形成的編織填料，應用的場景也有所不同。比如說超過4道股線的一般可用于旋轉機械，比如說泵軸的密封；對于3線以下的一般可以用作閥門的填料。
編織填料的材料
1、編織填料的材料，第一類主要有PTFE（聚四氟乙烯），或者改性PTFE（聚四氟乙烯）；

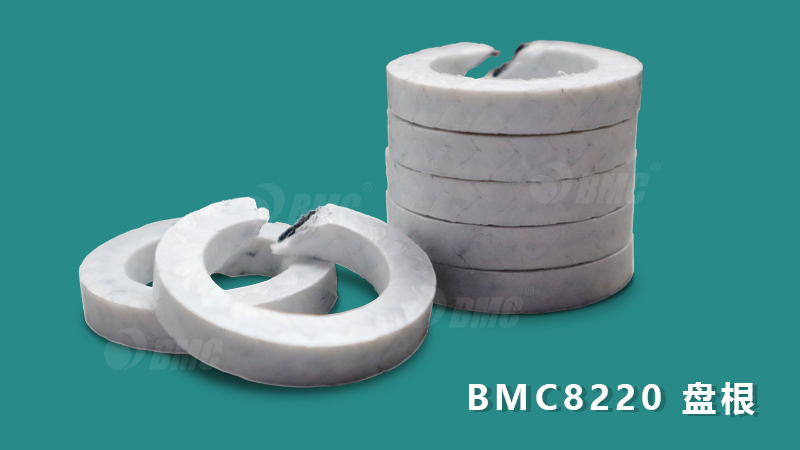

BMC8220：適合于調節閥（包括核電調節閥）
2、石墨，以及增強的金屬絲線，或其他有機纖維線；

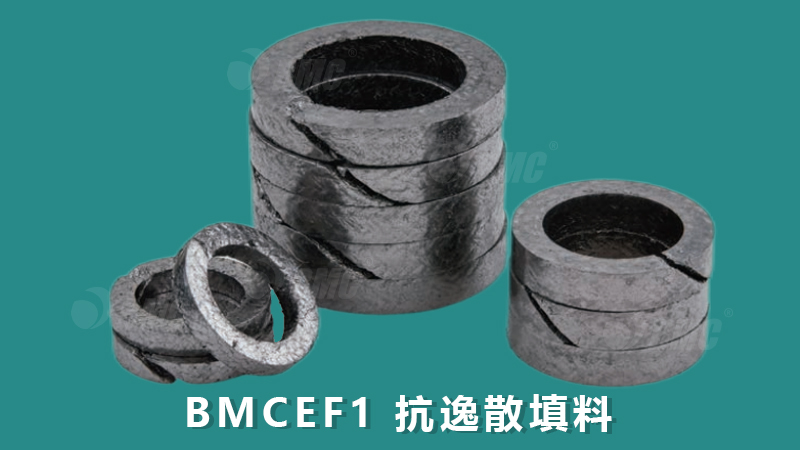

BMCEF1：摩擦力小抗擠壓閥門用
3、第三類是碳纖維，這類材料的編織有良好的強度，還有良好的線速度的適應性；

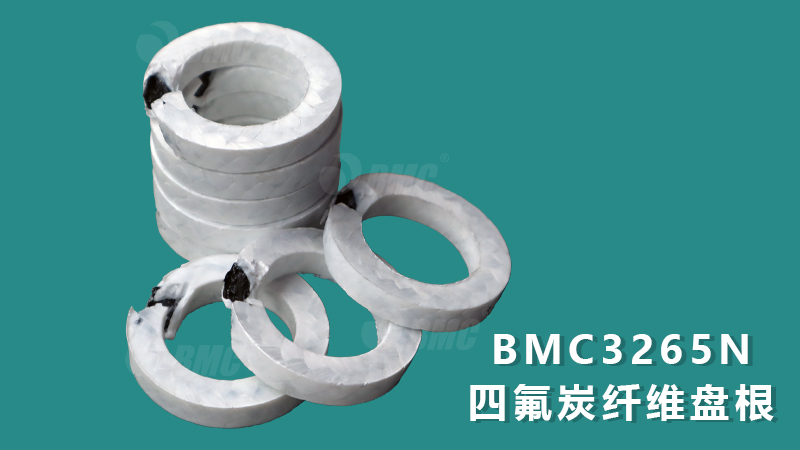

BMC3265N：專用于調節閥摩擦力可減少30% 以上
4、第四類是亞克力纖維，以及其他的有機纖維，我們平時常用的填料有芳綸材料，芳綸的機械強度耐磨性非常好。

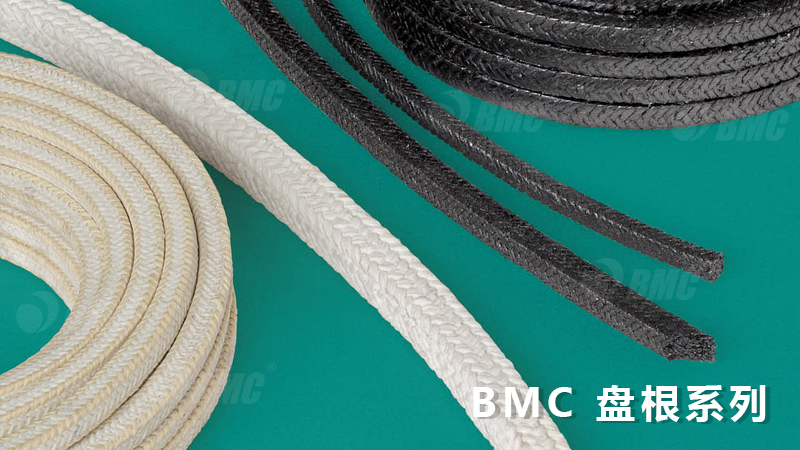

BMC寶驊盤根系列
編織過程中，我們可以使用以上這些材料進行混編，以獲取良好的耐溫性、耐介質性、耐線速度。此外，混編還可以增加編織填料的機械強度。
妙 懂 密 封
密封泄漏 寶驊解決，如有對密封領域技術方面存在疑惑，敬請關注我們蘇州寶驊，歡迎咨詢及評論留言！謝謝大家！下一期我們會繼續講述閥門常用密封形式，下期再見啦！
